- Za djelovanje elektriciteta na čovjeka najvažnija je struja, odnosno jakost struje koja protječe kroz ljudsko tijelo.
- Pri razmatranju djelovanja električne struje na ljudski organizam razlikujemo slijedeće struje:
---> otpuštajuća struja – najveća struja pri kojoj se čovjek može snagom svojih mišića odvojiti od dijelova pod naponom
---> fibrilacijska struja – ona jakost struje koja izaziva smrtnost (njezina je vrijednost relativna za svakog čovjeka)
---> nefibrilacijska struja – jakost struje koja ne izaziva smrtnost (može se smatrati neopasnom za čovjeka)
- Vrlo veliki utjecaj na posljedice koje će nastati djelovanjem električne struje ima trajanje njenog protjecanja.
Dalzielovom formulom izračunavamo fibrilacijske struje za razdoblje od 8 ms do 5 sekundi ukoliko je poznata fibrilacijska struja pri 1 sekundi, K.

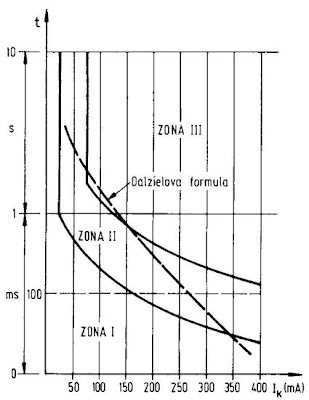

– Na slici je prikazana i krivulja koja odgovara Dalzielovoj formuli - Daliziel razlikuje samo opasne i neopasne struje
– Na slici su prikazane strujne zone po Koeppenu u ovisnosti o reakcijama čovjeka, a značenje zona je:
• zona I – početak primjetljivosti do otpuštajuće struje
• zona II - od otpuštajuće struje do nefibrilacijske struje
• zona III – od nefibrilacijske struje do smrtonosne struje
Ako se želi ostvariti kontrola nad mogućim izlaganjem čovjeka djelovanju električne struje potrebno je odrediti koji je to napon koji uzrokuje protjecanje dopuštene granične struje.
Iz tog razloga potrebno je poznavati impedanciju ljudskog tijela (u praksi se redovito zanemaruje reaktancija , odnosno promatra samo djelatni otpor).
Djelatni otpor ljudskog tijela nije stalan već ovisi o nizu čimbenika:
• čistoći, vlažnosti i debljini kože
• naponu koji djeluje na ljudsko tijelo (na slici je prikazan otpor ljudskog tijela u ovisnosti o naponu dodira po Bodieru za slučaj da su polovi čvrsto obuhvaćeni, a trajanje djelovanja dugo)
• trajanju djelovanja
• jakosti struje
• kontaktnom pritisku i površini elektrode, itd.
Kod razrade pojedinih mjera zaštite vrijednost otpora ljudskog tijela promatra se redovito samo u ovisnosti o naponu dodira.
Vrijednosti ukupne impedancije tijela odraslih osoba koje su navedene u tablici vrijede za put struje ruka-ruka, odnosno ruka-noga pri kontaktnoj površini između 50 i 100 cm2 i pri suhoj koži.
Poznavajući djelovanje struja različitih jakosti na ljudski organizam i prosječnu impedanciju ljudskog tijela moguće je zaključiti o naponima opasnim za život čovjeka.
Za normalne uvjete okoliša i uporabe trajno dopušteni naponi dodira su manji od 50 V za izmjeničnu struju, a naponi manji od 120 V za istosmjernu struju.
Za teže uvjete rada i okoliša (trajni dodir čovjeka s potencijalom zemlje i znatne promjene impedancije tijela čovjeka u ovisnosti o vlažnosti kože) granični napon dodira iznosi 25 V za izmjeničnu struju, a 60 V za istosmjernu struju.
Tablica prikazuje dopuštena trajanja pojedinih vrijednosti napona dodira.
Uočava se bitna razlika u određivanju graničnih vrijednosti napona dodira prema novijim HNR usuglašenim s IEC standardima i starim tehničkim normativima koji su dopuštali u normalnim uvjetima upotrebe i okoline napona dodira trajno 65 V, a u lošijim uvjetima se vrijednost trajno dopuštenog napona dodira ograničavala na vrijednosti od 24 V i 42 V.
Statistički podaci:
• Razina razvijenosti zaštitnih mjera i kvalitete električnih instalacija mogu se u nekoj zemlji ocijeniti pomoću:
– broja nesreća na milijun stanovnika
– broja nesreća na 1TWh potrošene električne energije
• Od ukupnog broja nesreća od elektrokucije koje završavaju smrću:
– 80-85 % su muškarci
– 15-20% su žene
– Najveća zastupljenost smrtnih slučajeva je kod ljudi od 25 do 34 godine starosti.
– Od svih nesreća uzrokovanih električnom strujom 5% su smrtne.
– 85% ih izazove napon do 1kV, a 15% napon iznad 1 kV.
– Moguće je zaključiti da su nesreće na VN rjeđe, ali i oko 4 puta opasnije.
