Predstavljanje: Krivulje ograničenja struje

Moć ograničenja struje za prekidač opisuje se pomoću 2 krivulje koje prikazuju, kao funkciju očekivane struje kratkog spoja (struja koja bi tekla bez zaštitnog uređaja):
• stvarnu vršnu struju (ograničenu)
• termičko naprezanje, ova vrijednost, pomnožena otporom elementa kojim teče struja kratkog spoja, daje energiju disipiranu na tom elementu

Ravna linija „10 ms“ predstavlja energiju očekivane struje kratkog spoja na pola perioda (10 ms) te predstavlja energiju koja bi bila disipirana zbog struje kratkog spoja bez ograničenja zaštitnog uređaja (vidjeti primjer 1).

Primjer 1

Kolika je energija ograničena iC60N 25A prekidačem za očekivanu struju kratkog spoja 10 kA ef? Kakva je kvaliteta ograničenja struje?
Kako je prikazano na grafu:
- ova struja kratkog spoja (10kA ef) može disipirati do 1,000 kA2s
- iC60N prekidač ograničava ovo termičko opterećenje na: 45 kA2s, što je 22 puta manje

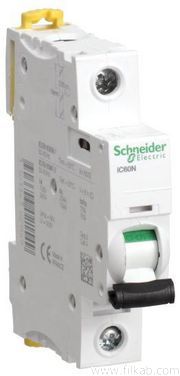

Krivulja ograničenja za 230V jednofaznu ili 400V trofaznu mrežu (TN ili TT sustav uzemljenja) za iC60N prekidače







Primjedba: ove vrijednosti su također vrijednosti ograničenja za iC60N tro- ili četvero-polni prekidač koji radi na mreži s 230 V linijskim naponom


Krivulje okidanja
Ograničenje struje kratkog spoja
Predstavljanje: Krivulje ograničenja struje

Izvor: Katalog Acti9 (2010) - Schneider Electric
