Objašnjenje rada tranzistora

Tranzistori su osnovna komponenta svih današnjih elektroničkih uređaja. Mogu se koristiti kao obični prekidači da bi isključili ili uključili neki uređaj kao što je LED. Iako su jednostavni upotreba i je raznolika, npr. jedan Pentium procesor ima oko 3.5 miliona tranzistora koji su drugačije dizajnirani, proizvedeni...
Tranzistori koje mi koristimo izgledaju otprilike ovako:


Nožice tranzistora
Postoje tri nožice. Kolektor (C), Baza (B), i Emiter (E). Ako je kučiste ovakvog oblika i ako je obla strana kučista okrenuta prema vama onda je raspored nožica prema slici. Lijevo je kolektor, u sredini baza, a desno je emiter.

Simbol tranzistora
Slijedeći simbol je onaj koji se koristi u shemama i predstavlja tranzistor (Ovo je NPN tranzistor).


Osnovni strujni krug
Baza (B) je On/Off prekidač tranzistora. Ako struja teče u bazu biti će slobodan put od kolektora do emitera (prekidač je uključen). U drugom slučaju kada struja ne teče u bazu je isključen.
Na slici ispod je osnovna shema koju ćemo koristiti

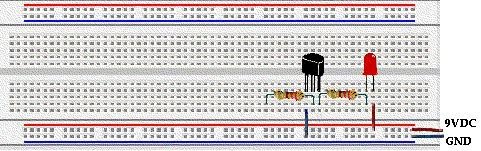

Spojite tranzistor prema slici. Trebalo bi izgledati otprilike ovako:


Ukoliko ste sve dobro spojili dioda bi trebala svijetliti kada na 2.2 K otpornik spojite na +.

Vraćamo se Ohmovom zakonu
Da bismo izračunali kolika struja teče prema bazi tranzistora i kroz njega moramo znati dvije stvari o tranzistoru.
1.) Kada je tranzistor uključen voltaža baze je za 0.6 V veća od emitera
2.) Kada je tranzistor uključen voltaža kolektora je 0.2 V veća od emitera. Kada je 2.2K otpor spojen na 9V DC, krug će izgledati ovako:


Struja koja teče kroz 2.2K otpor je (9 - 0.6) / 2200 = 0.0038 A = 3.8 mA.
Struja koja teče kroz 330 ohma otpor je (7.6 - 0.2) / 330 = 0.0224 A = 22.4 mA.
ako želite da veća struja teče kroz diodu postavite manji otpor umjesto ovog od 330 ohma. To ne utječe na struju koja teče u bazu tranzistora. Iz ovoga se vidi da sa vrlo malom strujom možemo prekidati strujne krugove puno veće struje bez da mijenjamo količinu struje na bazi tranzistora.
